Kia Sportage: Système de climatisation à commande manuelle - Caractéristiques du véhicule - Manuel du conducteur Kia SportageKia Sportage: Système de climatisation à commande manuelle

Kia Sportage / Manuel du conducteur Kia Sportage / Caractéristiques du véhicule / Système de climatisation à commande manuelle


  1. Bouton du ventilateur
  2.  Bouton du dégivreur de parebrise
  3.  Bouton du climatiseur (si équipé)
  4.  Bouton de commande d'admission d'air
  5.  Bouton du dégivreur de lunette arrière
  6.  Bouton de température
  7.  Bouton de sélection du mode
  8. ❈ Le panneau de commande réel du véhicule peut différer de l'illustration.

Chauffage et climatisation

  1. Faites démarrer le moteur.
  2. Réglez le mode à la position désirée.

Pour améliorer l'efficacité du chauffage et du refroidissement;

  •  Chauffage:  Refroidissement:

  •  Refroidissement:

  1. Réglez la température au degré désiré.
  2. Réglez la commande d'admission d'air sur air extérieur (si équipé).
  3. Réglez la vitesse du ventilateur.
  4. Si vous voulez utiliser le climatiseur, appuyez sur le bouton du climatiseur (si équipé).

Sélection du mode


Sélection du mode

Les boutons de mode contrôlent la direction du courant d'air dans le système de ventilation.

L'air peut être dirigé vers le plancher, aux évents du tableau de bord ou au pare-brise. Cinq symboles représentent les positions de ventilation (visage, niveau combiné, plancher, plancher-dégel, dégel).

* : if equipped


* : if equipped

(B, D, F*)Niveau du visage
(B, D, F*)

L'air est dirigé vers le haut du corps et le visage. Chaque bouche d'air peut être ajustée pour contrôler le débit d'air.

(B, D, E, C, F*)NIveau combiné
(B, D, E, C, F*)

Le courant d'air est dirigé au visage et au plancher.

plancher (C, E, A, D)Niveau du
plancher (C, E, A, D)

La majorité du courant d'air est dirigée vers le plancher; un petit courant d'air est aussi dirigé vers le pare-brise et le dégivreur latéral.

(A, C, D, F)Niveau plancher/dégivrage
(A, C, D, F)

La majorité du courant d'air est dirigée vers le plancher et le parebrise, avec une petit courant d'air dirigé vers les dégivreurs latéraux.

(A, D)Niveau dégivrage
(A, D)

La majorité du courant d'air est dirigée vers le pare-brise, avec un petit courant d'air dirigé vers les dégivreurs latéraux.

Bouches d'air au tableau de bord


Bouches d'air au tableau de bord

Les bouches de ventilation peuvent être ouvertes ou fermées séparément à l'aide de la roulette (si équipé).

Vous pouvez aussi ajuster la direction du courant d'air sortant de ces bouches d'air, à l'aide du levier, comme illustré.

Bouton de température


Bouton de température

Le bouton de température vous permet de contrôler la température du courant d'air du système de ventilation. Pour changer la température dans l'habitacle, tournez le bouton vers la droite pour un air plus chaud, ou vers la gauche pour un air plus frais.

Si vous choisissez et la position d'air recirculé seront, le climatiseur
et la position d'air recirculé seront choisis automatiquement.

Bouton de commande d'admission d'air


Bouton de commande d'admission d'air

Ce bouton permet de choisir l'air extérieur ou la recirculation de l'air dans l'habitacle.

Pour changer la position de la commande d'admission d'air, appuyez sur le bouton.

Position de recirculation d'air

recirculationQuand la
recirculation d'air est choisie, l'air de l'habitacle est aspiré par le système de climatisation puis réchauffé ou refroidi, selon la fonction choisie.

Position d'air extérieur

extérieur estQuand l'air
extérieur est choisi, l'air entre dans le véhicule de l'extérieur; il est alors réchauffé ou refroidi, selon la fonction choisie.

L'utilisation prolongée de la chaufferette à la position de recircurlation d'air (sans avoir choisi le climatiseur) peut entraîner l'embuement du pare-brise et des vitres latérales, et l'air dans l'habitacle pourra avoir une odeur de renfermé.

De plus, l'utilisation prolongée du climatiseur avec air recirculé produira un air excessivement sec dans l'habitacle.

 Visibilité réduiteAVERTISSEMENT

  •  Visibilité réduite

L'utilisation continue du régulateur de la température en position d'air recirculé pourrait augmenter le taux d'humidité à l'intérieur du véhicule, embuer le pare-brise et réduire la visibilité.



 Air recirculéAVERTISSEMENT

  •  Air recirculé

Utiliser le régulateur de température en position d'air recirculé pendant une longue période peut provoquer l'endormissement et une perte de contrôle du véhicule.

Positionner la prise d'air sur l'air extérieur (air frais) aussi souvent que possible pendant la conduite.

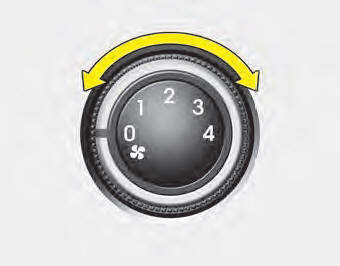

Bouton du ventilateur


Bouton du ventilateur

Le ventilateur ne fonctionne que si le commutateur d'allumage est sur ON.

Le bouton du ventilateur permet de régler la vitesse du ventilateur. Pour changer la vitesse, tournez simplement le bouton vers la droite pour accroître la vitesse, ou vers la gauche pour la réduire.

Régler le bouton de commande du ventilateur sur "0" met le ventilateur hors circuit.

Pour éteindre les ventilateurs


Pour éteindre les ventilateurs

Pour éteindre les ventilateurs, placer le bouton de commande de la vitesse du ventilateur sur la position " 0 ".

Climatiseur


Climatiseur

Appuyez sur le bouton A/C pour mettre le climatiseur en marche (le témoin s'allume). Appuyez de nouveau sur le bouton pour éteindre le climatiseur.

Fonctionnement du système

Ventilation

  1. Réglez le mode à la position Réglez la commande d'admission.

  2. Réglez la commande d'admission d'air sur l'air extérieur.
  3. Réglez la température au niveau désiré.
  4. Réglez le ventilateur à la vitesse désirée.

Chauffage

  1. Réglez le mode à la position Réglez la commande d'admission.

  2. Réglez la commande d'admission d'air sur l'air extérieur.
  3. Réglez la température au niveau désiré.
  4. Réglez le ventilateur à la vitesse désirée.
  5. Pour une déshumidification, mettez le climatiseur en marche (si équipé).
  •  Si le pare-brise s'embue, réglez le mode à la position . ou
    .

Conseils d'utilisation

  •  Pour empêcher la poussière et les vapeurs déplaisantes d'entrer dans le véhicule par le système de ventilation, réglez la commande d'admission d'air sur recirculation.

    Retournez la commande à la position d'air frais une fois la zone traversée, afin de garder un air frais dans le véhicule. Ceci aidera à tenir le conducteur alerte et confortable.

  •  L'air pour le système de chauffage/climatisation est aspiré par des grilles juste devant le parebrise.

    Assurez-vous que ces grilles soient toujours propres (sans feuilles, neige, glace ou autres obstructions).

  •  Pour éviter l'embuement intérieur du pare-brise, réglez la commande d'admission d'air en position d'air frais et le ventilateur à la vitesse désirée; mettez le climatiseur en circuit et ajustez la température au degré désiré.

Climatiseur

Les systèmes de climatiseur Kia sont remplis de fluide frigorigène R-134a écologique.

  1. .Faites démarrer le moteur et appuyez sur le bouton du climatiseur.
  2. Réglez le mode à la position Réglez la commande d'admission.

  3. Réglez la commande d'admission d'air sur air extérieur ou recirculation.
  4. Ajustez la vitesse du ventilateur et la température afin d'assurer un confort optimal.
  •  Pour un refroidissement maximal, réglez la commande de température complètement à gauche, puis réglez la vitesse du ventilateur au maximum.
EN GARDEMISE
EN GARDE
  •  Climatisation excessive
  •  Quand vous utilisez le climatiseur, surveillez le témoin de température de près quand vous montez des côtes ou dans la grosse circulation, et que la température extérieure est élevée. Le climatiseur peut faire surchauffer le moteur.

    Continuez d'utiliser le ventilateur, mais coupez le climatiseur si le témoin de température indique un surchauffage.

  •  Si vous abaissez les glaces par temps humide, le climatiseur peut causer la formation de gouttelettes d'eau à l'intérieur du véhicule. Comme la présence excessive de gouttelettes d'eau peut causer des dommages à l'équipement électrique, n'utilisez le climatiseur que si vous gardez les glaces relevées.

Conseils sur l'utilisation du climatiseur

  •  Si le véhicule a été stationné au soleil par temps chaud, abaissez les glaces pendant un moment pour laisser l'air chaud s'échapper de l'habitacle.
  •  Pour réduire le taux d'humidité sur l'intérieur des glaces par temps pluvieux ou humide, réduisez l'humidité dans l'habitacle en faisant fonctionner le climatiseur.
  •  Quand vous utilisez le climatiseur, vous pourrez noter, à l'occasion, un changement dans le régime du moteur quand le compresseur du climatiseur s'engage. Il s'agit là d'un fonctionnement caractéristique normal.
  •  Utilisez le climatiseur une fois par mois, même si ce n'est que pour quelques minutes, afin d'assurer un rendement optimal du système.
  • Vous pourrez noter, lors du fonctionnement du climatiseur, la formation de gouttelettes de condensation (même une petite flaque) sur le plancher, du côté du passager. Il s'agit là d'un fonctionnement caractéristique normal.
  •  Utiliser le climatiseur au mode de recirculation d'air n'assure pas un refroidissement maximal; en outre, l'utilisation continue à ce mode peut rendre l'air rassis.
  •  Lors du refroidissement, il se peut que vous remarquiez un débit d'air brumailleux en raison du refroidissement rapide et de l'admission d'air humide. Cette caractéristique fait partie du fonctionnement normal du système.

Fitre à air de la climatisation


Fitre à air de la climatisation (si équipé)

Le filtre à air de la climatisation est monté derrière la boîte à gants et filtre la poussière et autres polluants qui pourraient entrer dans le véhicule par le système de climatisation. Si, avec le temps, poussières et polluants s'accumulent sur le filtre, vous remarquerez une réduction du débit par les bouches d'air. Ceci entraînera une accumulation d'humidité dans l'habitacle, même si la commande d'admission d'air se trouve sur air extérieur.

Dans pareil cas, inspectez et remplacez le filtre à air de la climatisation (voyez " filtre à air de la climatisation " au chapitre 7).

Si vous n'êtes pas certain de la façon de remplacer le filtre, faites-le faire par un concessionnaire Kia agréé.

✽ AVIS

  •  Remplacez le filtre conformément aux indications du calendrier d'entretien.

    Si le véhicule est utilisé dans des conditions difficiles comme sur des routes poussiéreuses ou mal entretenues, une inspection et un changement plus fréquents du filtre sera nécessaire.

  •  Si le débit d'air chute subitement, faites vérifier le système chez un concessionnaire Kia agréé.

Vérifier le niveau de fluide frigorigène dans le climatiseur et de lubrifiant dans le compresseur

Quand le volume de liquide frigorigène est bas, le rendement du climatiseur s'en trouve réduit.

Surcharger peut aussi avoir un impact négatif sur le système de climatisation.

Donc si un fonctionnement anormal est noté, faites inspecter le système chez un concessionnaire Kia agréé.

✽ AVIS

Il est important d'utiliser le bon type et la bonne quantité d'huile et de liquide frigorigène sinon, vous risquez d'endommager le compresseur et le système pourrait mal fonctionner.
